Здравый смысл при установке розеток во влажных помещениях

1 Февраля 2019
Вода, которая течет из наших кранов, является хорошим проводником электричества. Это и есть причина возможных проблем, связанных с использованием электроприборов во влажных зонах.

К сожалению, из года в год и из месяца в месяц происходят несчастные случаи. Раньше это был упавший в наполненную ванную фен или работающая стиральная машина. Времена меняются, и теперь основная опасность исходит от стоящих на зарядке гаджетов. Упавший в воду заряжающийся смартфон стал причиной не одной смерти подростков и взрослых. Только в 2018 году такие случаи произошли в Лобне, Серпухове, Братске и других городах России. Типичная картина — неудачная попытка сделать селфи или ответить на телефонный звонок, когда телефон стоял на зарядке.

В Советском Союзе дома сдавались «с муниципальным ремонтом», розеток в ванные комнаты и санузлы просто не ставили, и это было кардинальное решение проблемы. Нет электричества — нет проблем.

Следуя такой логике, можно вернуться в на полвека назад, но мы привыкли жить в комфорте и не готовы отказаться от современных благ цивилизации.

В ванной мы пользуемся стиральной машиной, феном, плойкой (девушки поймут, для мужчин поясняем — щипцами для завивки) или утюжком для волос, зеркалом с подсветкой, электробритвой, смартфоном и даже телевизором там, где нам комфортно.

В ванной комнате мы можем установить электрический теплый пол, полотенцесушитель, душевую кабину с музыкой и подсветкой или ванну с гидромассажем. Да и без светильников в ванной точно не обойтись.


Давайте вместе подумаем, как обезопасить себя и своих близких от поражения электрическим током в ванной комнате?


Что нам говорят стандарты о установке розеток в санузлах или других влажных помещениях квартир и домов?

Рассмотрим два документа:
  • Правила устройства электроустановок (ПУЭ)
  • ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) «Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения».
Но перед этим просто порассуждаем логически.

Что нам говорит здравый смысл?

Розетки нужно ставить подальше от воды. С учетом описанных несчастных случаев, лучше их ставить по крайней мере в 1,5 метрах от края ванной, душевой кабины или раковины.

Почему? Потому что длина шнура смартфона составляет примерно 1 метр. Если у Вас есть дети или если Вы планируете пополнение в семействе, лучше это предусмотреть, как говорится, береженого Бог бережет.

Это не доставит особых неудобств при подключении электроприборов, зато огородит от беды ваших близких, ведь подростки так часто сначала думают, и только потом делают. Да и взрослые могут забыться и сделать что-то спонтанно.

Обзор ГОСТ Р 50571.11-96 (МЭК 364-7-701-84)

«Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения»

В этом ГОСТе описаны требования к электроустановкам в ванных и душевых помещениях в окружающих их зонах. Влажное помещение разбивается на четыре зоны.

  • Зона 0 — там, где будет стоять вода, т.е. внутри ванны или душевого поддона.
  • Зона 1 — по горизонтали это внешний край ванны или душевого поддона (или, если поддона нет, то до 60 см от душевого разбрызгивателя), по вертикали на расстоянии от 0 до 2,25 м (т.е. от пола почти до потолка над ванной или душем).
  • Зона 2 отступает от зоны 1 еще на 60 см по горизонтали.
  • Зона 3 отступает от зоны 2 еще на 2,4 м.

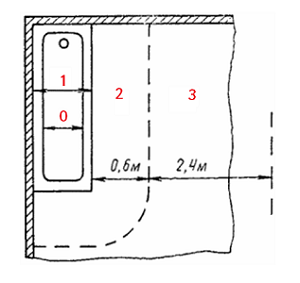

Зона 0, 1, 2 и 3 при установки ванны

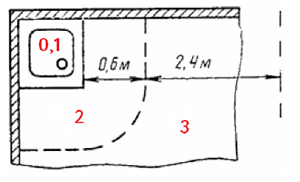

Зона 0, 1, 2 и 3 при установки душа с поддоном (или душевой кабины)

В зонах 0, 1, 2 выключатели устанавливать нельзя (701.53)

В зоне 0, 1, 2 розеток быть не должно. В зоне 3 могут быть розетки, если они защищены с помощью УЗО или АВДТ с током утечки, не превышающим 30 мА.

Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,60 м от двери в душевую кабину, изготовленную заводским способом. Соединительные коробки могут устанавливаться только в зоне 3.

В зоне 0 допускается установка только электроприборов, предназначенных для применения в ванне.

В зоне 1 могут устанавливаться только водонагреватели.

В зоне 2 могут устанавливаться только водонагреватели и светильники класса II.

Обзор ПУЭ

П. 7.1.48. В ванных комнатах квартир и номеров гостиниц допускается установка штепсельных розеток в зоне 3 по ГОСТ Р 50571.11-96, присоединяемых к сети через разделительные трансформаторы или защищенных устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА.

Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.

Все рассуждения по поводу степени защиты IP относятся к электрооборудованию, а не к розеткам!

Выводы

  1. Розетки не должны располагаться ближе, чем в 60 см от источника воды (например, края наполненной ванны).

  2. Лучше отнести розетки от источника воды на 1,5 метра, чтобы ни у кого бы физически не вышло уронить в воду смартфон, стоящий на зарядке. Да, мы понимаем, что это маловероятно, никто не будет проверять, где в ванной комнате вы установите розетки, выбор за вами, но существует печальная статистика. Принимать решение только вам.

  3. Логично, чтобы розетки не располагались у пола даже в зоне 3. Вдруг случится потоп? Розетки не должны оказаться в воде.

  4. Логично не располагать розетки напротив вентилей или фланцевых соединений. Даже если вентиль лопнет, то струя воды не должна быть направлена в розетку, ведь в это время в ванной комнате могут находиться ваши близкие.

  5. Розетки ванной комнаты должны быть защищены исправным УЗО с током утечки не более 30 мА, подробности в нашей статье 9 важных фактов про УЗО - сделайте ваши розетки на 100% безопасными.

  6. Есть рекомендации применять в ванных комнатах УЗО с током утечки 10 мА (см. СП 31-110-2003, приложение А).

  7. Все рассуждения в ПУЭ или ГОСТ Р 50571.11-96 по поводу степени защиты IP относятся не к розеткам, а к электроприборам. Перечислим их, вдруг они Вам пригодятся при выборе светильника для ванной комнаты.

    • В зоне 0 устанавливаются электроприборы со степенью защиты не менее IPХ7, напряжением до 12 В, предназначенные для применения в ванне, причем источник питания должен размещаться за пределами этой зоны.
    • В зоне 1 могут устанавливаться только водонагреватели, степень защиты от IPX5.
    • В зоне 2 могут устанавливаться водонагреватели и светильники класса защиты 2, степень защиты от IPX4.
    • В зоне 3 могут устанавливаться электроприборы со степенью защиты IPX1.

  8. Если Вы хотите установить розетку близко к воде, не стоит думать, розетка с повышенной степенью защиты обеспечит Вам безопасность.
Большинство производителей выпускает розетки со степенью защиты IP44. Что значит IP44?

По ГОСТ 14254-2015 розетка с закрытой крышкой IP44 (она же «пылевлагозащищенная розетка») будет оставаться исправной, если на нее будут попадать брызги, падающие с любого направления.

Во-первых, если на такую розетку будет воздействовать не брызги, а струя воды, то она может стать причиной поражения человека электрическим током.

Во-вторых, при открывании крышки розетки степень защиты снижается с IP44 до степени защиты IP обычной розетки, не верите — уточните у производителя. Теперь вспомните, как часто Вы вынимаете вилку из розетки, к которой подключена, например, стиральная машина?

Так зачем рисковать?

Можно установить розетки с обычной степенью защиты и, например, защитными крышками, подальше от источников воды, это будет достаточно для обеспечения безопасности.

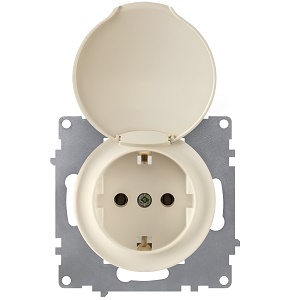

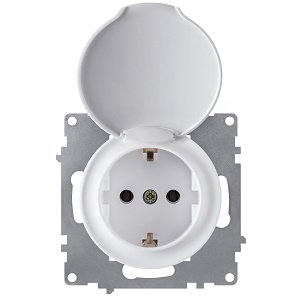

IMG_1237.jpg IMG_1128.jpg

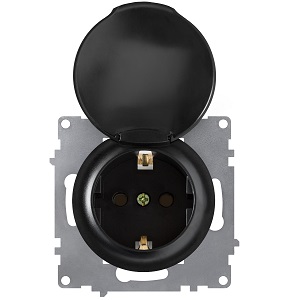

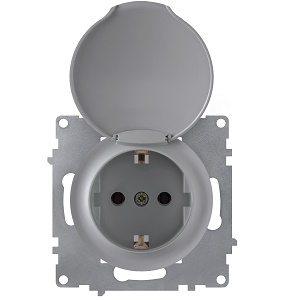

IMG_1286.jpg IMG_1240.jpg

В этой статье описана ситуация с установкой розеток в индивидуальных жилых помещениях — в квартирах, таунхаусах, коттеджах и т.д.

P. S. Если речь идет о гостиницах, банях, саунах, прачечных и других общественных зданиях, то требования еще жестче.

ПУЭ, п. 7.1.48. Установка штепсельных розеток в ванных комнатах, душевых, мыльных помещениях бань, помещениях, содержащих нагреватели для саун (далее по тексту «саунах»), а также в стиральных помещениях прачечных не допускается, за исключением ванных комнат квартир и номеров гостиниц.

В ванных комнатах квартир и номеров гостиниц допускается установка штепсельных розеток в зоне 3 по ГОСТ Р 50571.11-96, присоединяемых к сети через разделительные трансформаторы или защищенных устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА.
