От чего защищают розетки с защитными шторками?

10 Июля 2017

В ассортимент всех современных серий электроустановочных изделий входят несколько видов розеток, в том числе розетки с защитными шторками. Розетки с защитными шторками также иногда называют розетками с защитой от детей. Давайте разберемся, что такое розетки с защитными шторками и от чего они могут защитить?

Лицевая панель электрической розетки с заземлением имеет два симметричных отверстия, расположенных симметрично слева и справа от центра розетки. В эти отверстия при подключении электроприбора входят металлические штифты (проще говоря, контакты) вилки.

Если заглянуть внутрь этих отверстий, то у розетки без защитных шторок можно увидеть латунные контакты, которые обхватывают штифты вилки. У розетки с защитными шторками латунные контакты видны не будут, так как отверстия закрыты пластиковыми «заглушками». Это и есть защитные шторки розетки. Это хорошо видно на фотографиях розетки с защитными шторками и без защитных шторок.

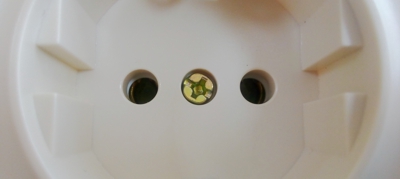

Отверстия для штифтов вилки у электрической розетки без защитных шторок

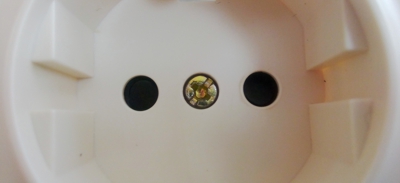

  Отверстия для штифтов вилки у электрической розетки c защитными шторками

Розетка Florence без защитных шторок   Розетка Florence с защитными шторками



Принцип действия защитных шторок в электрических розетках

При подключении к розетке вилки электроприбора два металлических штифта вилки одновременно давят на обе пластиковых шторки розетки. Шторки отодвигаются, и штифты вилки подключаются к контактам розетки, электроприбор подключается к электрической цепи. Обе шторки можно отодвинуть только одновременно.

При попытке нажать только на одну защитную пластиковую шторку, например, отверткой, карандашом или металлической спицей, отодвигание шторок не происходит, и контакты розетки остаются закрытыми. При надавливании только на одну часть защитной шторки ее лепесток не может провернуться вокруг своей оси, отгибается назад и упирается в пластиковую панель механизма розетки. В подавляющем большинстве случаев такая конструкция блокирует доступ к контактам розетки.

Конструкция розетки с защитными шторками

Если посмотреть на лицевую панель розетки в момент подключения к ней вилки как бы «с обратной стороны», то получится такая картинка:

Обратная сторона лицевой панели со шторками Защитные шторки розетки закрыты Защитные шторки розетки открываются Защитные шторки розетки открыты, штифты вилки в розетке

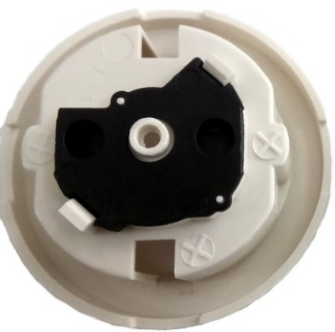

Лицевая панель розетки FLorence с механизмом защитных шторок Защитные шторки розетки Florence закрыты Защитные шторки розетки Florence открываются Защитные шторки розетки Florence открыты

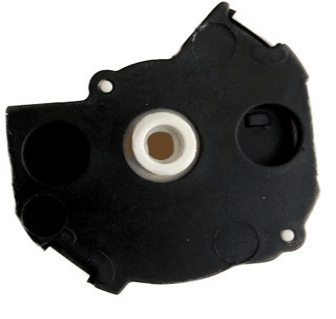

У большинства производителей защитные шторки – это подвижная пластиковая деталь, закрепленная в центре и имеющая по бокам две скошенные в разные стороны площадки. При одновременном надавливании на защитные шторки округлыми штифтами вилки они проворачиваются по или против часовой стрелке, открывая доступ к электрическим контактам розетки.

Положение штифтов вилки при надавливании на защитные шторки розеток Движение защитных шторок розетки при надавливании на них штифтов вилки
Как работают защитные шторки розетки

Когда вилку вытаскивают из розетки, защитные шторки возвращаются на исходную позицию, благодаря встроенной в лицевую панель розетки пружине.

Электроустановочные изделия Florence сконструированы таким образом, что усилие при втыкании вилки в розетку с защитными шторками практически не отличается от аналогичного усилия у розеток без защитных шторок.

Цена вопроса

1. Расчет цены одинарной розетки с защитными шторками и рамкой

Описание Кол-во, шт. Розничная цена с НДС
Розетка с заземлением, винтовые контакты 1E10101301, цвет кремовый
1
168 руб.
Рамка одинарная 1E52101301, цвет кремовый
1
29 руб.
Итого:
197 руб.

1. Расчет цены одинарной розетки без защитных шторок и рамки

Описание Кол-во, шт. Розничная цена с НДС
Розетка с заземлением, винтовые контакты 1E10101301, цвет кремовый
1
144 руб.
Рамка одинарная 1E52101301, цвет кремовый
1
29 руб.
Итого:
173 руб.

Различие в цене на одинарную розетку с защитными шторками и без защитных шторок в серии электроустановочных изделий Florence составляет около 12%.

Применение розеток с защитными шторками

Розетки с защитными шторками рекомендуют к установке в квартирах и других жилых помещениях, где проживают семьи с маленькими детьми, в яслях, детских садах, школах и медицинских учреждениях.

Другие варианты блокировки электрических розеток

Кроме розеток с защитными шторками также применяют специальные детские пластиковые заглушки, блокирующие отверстия розеток в детской комнате.

Преимуществом использования розеток с защитными шторками по сравнению с детскими заглушками является то, что защитные шторки блокируют отверстия розетки автоматически. Заглушку необходимо ставить каждый раз на место после очередного использования розетки вручную. Хозяйка может просто забыть это сделать.

Большинство конструкций детских заглушек допускает их применение в розетках с защитными шторками, в конце концов безопасности много не бывает.

Выводы

Электроустановочные изделия Florence конструированы с учетом всех современных технологий и учитывают все требования, которые могут предъявляться к розеткам и выключателям.

Конструкция розеток Florence с защитными шторками обеспечивает легкое подключение вилки к розетке и блокирует доступ к контактам розетки других предметов (спиц, карандашей и др.).

Розетки с защитными шторками стоят дороже, чем розетки без защитных шторок, но разница в цене составляет около 12% на каждую розетку с одиночной рамкой.

Розетки с защитными шторками рекомендуются к применению в жилых помещениях, образовательных и медицинских учреждениях, где могут находиться маленькие дети.
