Какие розетки выбрать для подключения телевизора?

Подключение телевизора – дело несложное, но как сделать так, чтобы под ногами и за телевизионной тумбой не валялись провода? Что предусмотреть, делая ремонт в квартире, и как подключить телевизор с помощью ТВ-розеток?

Рядом с предполагаемым местом установки телевизора необходимо запланировать электрические розетки и одну или несколько слаботочных розеток.

Для подачи питания на телевизор обычно достаточно одной электрической розетки. Часто рядом с ним на стенке или телевизионной тумбе располагаются внешняя аудиосистема, интернет-роутер, ТВ-приставка и другие потребители электроэнергии. Для того, чтобы все эти электроприборы были подключены к электрическим розеткам без удлинителя, мы рекомендуем предусмотреть рядом с телевизором по крайней мере три электрических розетки.

Телевизионные кабели в процессе ремонта можно протянуть по полу в гофротрубе и залить стяжкой или протянуть по стенам в штробах и заштукатурить. В этом случае телевизионные кабели не будут мешаться в квартире или занимать место в секции плинтуса. Телевизионные кабели подключаются к различным видам слаботочных розеток в зависимости от того, какой сигнал будет принимать ваш телевизор.

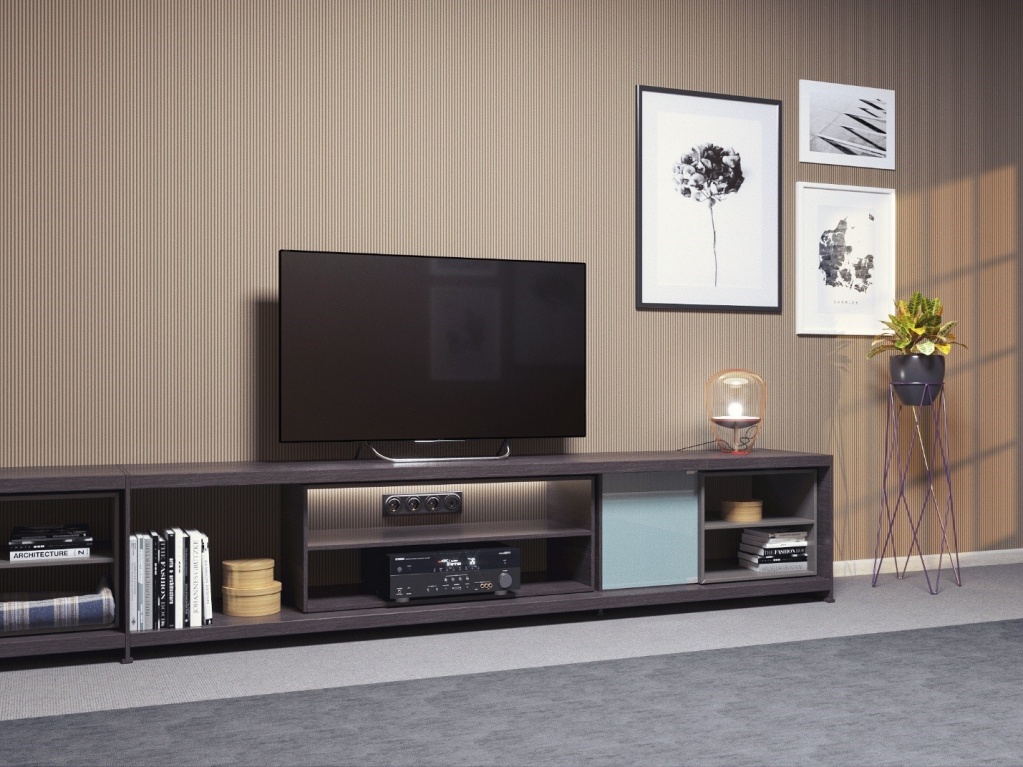

Телевизор на ТВ-тумбе, под ней — электрические и телевизионная розетки для подключения ТВ и другой техники

Рисунок 1. Телевизор на ТВ-тумбе, под ней — электрические и телевизионная розетки для подключения ТВ и другой техники

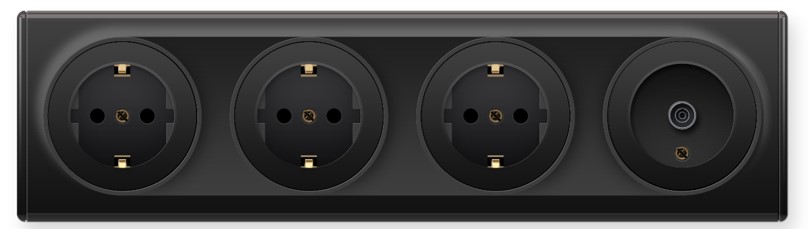

Три электрических розетки и одна телевизионная розетка F-типа черного цвета в четырехпостовой рамке. Серия электроустановочных изделий Florence

Рисунок 2. Три электрических розетки и одна телевизионная розетка F-типа черного цвета в четырехпостовой рамке.
Серия электроустановочных изделий Florence

Выбор слаботочных розеток для подключения телевизора зависит от возможностей вашего телевизора и выбранного типа вещания. Актуальные типы вещания — это эфирное, кабельное, спутниковое и интернет-телевидение.

1. Эфирное телевидение

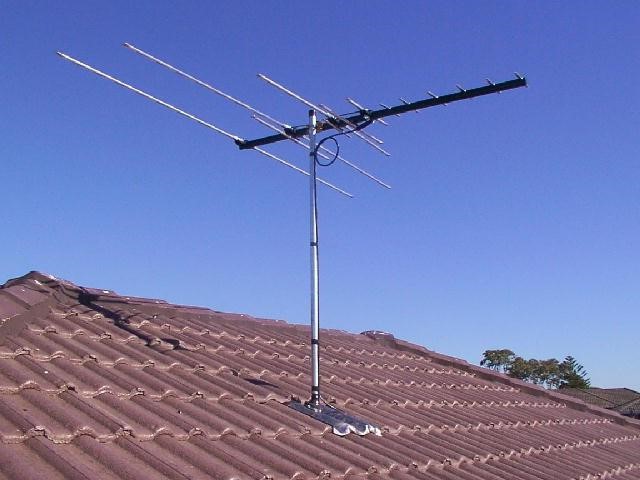

Телевизионная антенна на крыше многоквартирного дома
Рисунок 3. Телевизионная антенна
на крыше многоквартирного дома.

Эфирное телевидение основано на передаче потребителю радиосигнала от телецентра до телевизионных антенн на частотах 47—862 МГц. Качество сигнала напрямую зависит от расстояния до телецентра, рельефа местности, плотности застройки, погодных условий и др.

Эфирное телевидение основано на передаче потребителю радиосигнала от телецентра до телевизионных антенн на частотах 47—862 МГц. Качество сигнала напрямую зависит от расстояния до телецентра, рельефа местности, плотности застройки, погодных условий и др.

В многоквартирных домах подключение к эфирному телевидению обычно происходит через общедомовую антенну. Разводка сигнала эфирного телевидения по квартирам происходит с помощью коаксиального кабеля, идущего от общедомовой антенны до слаботочной секции этажного щита.

2. Кабельное телевидение

Кабельное телевидение основано на передаче сигнала по оптоволоконному или коаксиальному кабелю. Основным отличием кабельного телевидения от эфирного является отсутствие принимающих сигнал антенн, поэтому на качество сигнала не влияют расположение дома и погодные условия. Абонентам кабельного телевидения доступны аналоговые и цифровые каналы с высокого качества.

Сигнал кабельного телевидения чаще всего передается по оптоволоконным кабелям магистральных линий и внутридомовым коаксиальным кабелям, к которым подключаются абоненты.

Подключение коаксиально кабеля к ТВ розеткам серии Florence

Коаксиальный кабель в квартире может протягиваться в процессе ремонта в полу или в стенах и подключаться к ТВ-розеткам. Для подключения эфирного телевидения применяются телевизионные розетки серии Florence F-типа. В квартиру заходит коаксиальный кабель от слаботочной секции этажного щита, разводится по комнатам с помощью антенного разветвителя (он же «телевизионный краб») и подключается к ТВ розеткам,— получается геометрия сети «звезда».

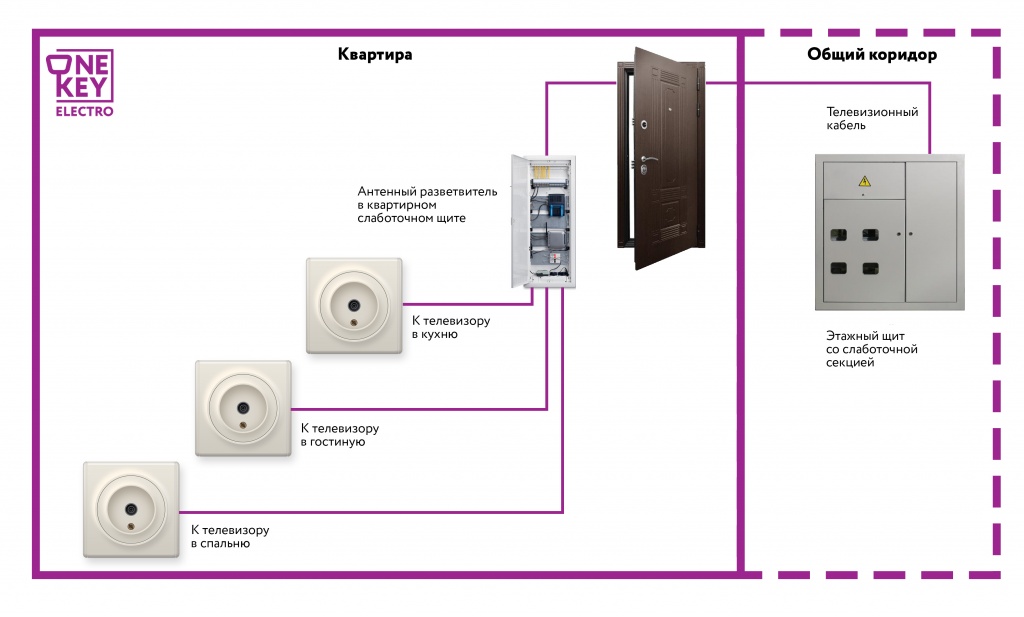

Протяжка телевизионного кабеля по квартире, геометрия звезда
Рисунок 4. Протяжка телевизионного кабеля по квартире, геометрия "звезда"

Телевизионные розетки F-типа серии Florence

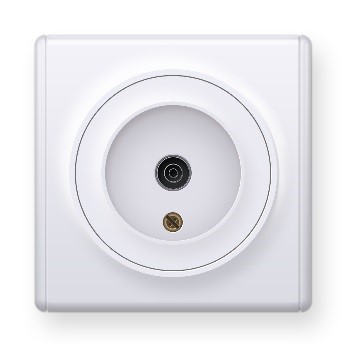

Телевизионная розетка Florence белого цвета (ТВ-розетка F-типа)

Рисунок 5. Телевизионная розетка Florence белого цвета
(ТВ-розетка F-типа)

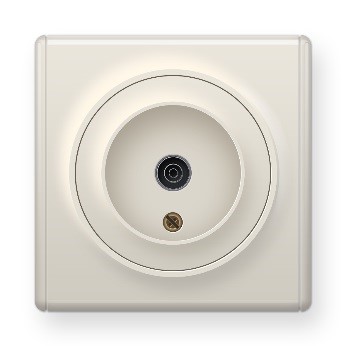

Телевизионная розетка Florence бежевого цвета (ТВ-розетка F-типа)

Рисунок 6. Телевизионная розетка Florence бежевого цвета
(ТВ-розетка F-типа)

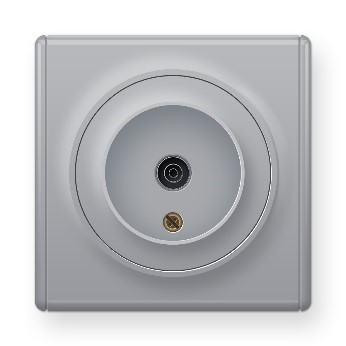

Телевизионная розетка Florence серого цвета (ТВ-розетка F-типа)

Рисунок 7. Телевизионная розетка Florence серого цвета
(ТВ-розетка F-типа)

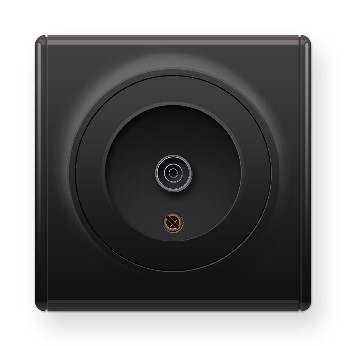

Телевизионная розетка Florence черного цвета (ТВ-розетка F-типа)

Рисунок 8. Телевизионная розетка Florence черного цвета
(ТВ-розетка F-типа)

Телевизионные розетки F-типа также называют индивидуальными ТВ-розетками или одиночными ТВ-розетками.

Мы не рекомендуем использовать проходные телевизионные розетки и намеренно не вводили их в наш ассортимент, поскольку их применение в подавляющим большинстве случаев не является необходимым и может приводить к ухудшению сигнала. Соответственно, в нашем ассортименте также нет оконечных ТВ-розеток, так как они применяются только в паре с проходными ТВ-розетками. Во всех остальных случаях при протяжке телевизионных проводов по схеме «звезда» применяются одиночные розетки F-типа.

3. Спутниковое телевидение

Телевизионная антенна на крыше многоквартирного дома

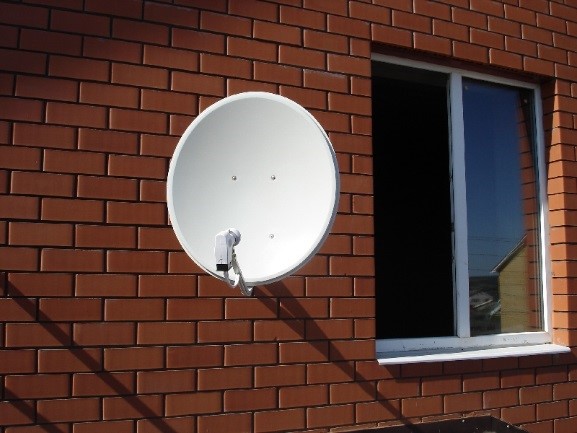

Рисунок 9. Приемная антенна спутникового телевидения («тарелка»)

В коттеджах, таунхаусах и реже в многоквартирных домах используется спутниковое телевидение. Сигнал передается из центра вещания на искусственный спутник Земли. Со спутника сигнал транслируется потребителям на Землю.

Покрытие и качество сигнала спутникового телевидения может быть гораздо выше, чем у эфирного телевидения, даже в отдаленных и труднодоступных местностях со сложным рельефом.

Для приема спутникового сигнала необходим комплект спутникового телевидения, включающий в себя:

• антенну с кронштейном, принимающую сигнал со спутника;
• конвертер, усиливающий и передающий сигнал;
• ресивер, расшифровывающий, преобразовывающий и передающий на телевизор сигнал.

Ресивер может быть отдельным устройством (в этом случае для него необходима отдельная электрическая розетка), платой, встраиваемой в компьютер, или встроенным компонентом телевизора. Конвертер соединяется с ресивером при помощи коаксиального кабеля. В большинстве случаев коаксиальный кабель, идущий от конвертера, подключается к ресиверу спутникового телевидения с помощью разъема F-типа.

Внимание! Тип разъема, с помощью которого коаксиальный кабель подключается к ресиверу, необходимо уточнить в руководстве на выбранную вами модель ресивера (приставки спутникового ТВ) в таблице технических данных. Руководства приведены на сайтах наиболее популярных российских операторов спутникового телевидения: НТВ Плюс, Триколор ТВ и МТС ТВ. Обратите внимание на графу, которая может называться «Разъем LNB IN» или «Разъем антенного кабеля».

Если для подключения коаксиального кабеля от антенны к ресиверу применяется разъем F-типа, то в процессе выполнения ремонта можно будет применить телевизионную розетку F-типа. Часть коаксиального кабеля, идущего по помещению, можно будет скрыть в гофротрубе в стене или в полу. Тогда на виду останется только тот отрезок кабеля, который идет от ТВ-розетки к ресиверу спутникового телевидения.

Редко возникают ситуации, когда в квартире установлено и кабельное телевидение, и спутниковое телевидение с индивидуальной спутниковой антенной. Сигнал от кабельного телевидения передается по коаксиальному кабелю, проложенному от этажного щита до телевизора. Сигнал от индивидуальной антенны спутникового телевидения передается по отдельному коаксиальному кабелю от места установки антенны до телевизора. В этом случае лучше использовать две отдельных телевизионных розетки F-типа, каждую из которых можно промаркировать, например, «SAT» и «TV». Кабель от розетки с маркировкой «SAT» (спутниковая антенна) будет подключаться к ресиверу, а кабель от розетки «TV» (общедомовая антенна) – непосредственно к телевизору.

Часто к ресиверу возможно также подключить интернет-кабель с помощью разъема RJ45. Причем в руководстве на ресивер часто рекомендуют подключать ресивер к интернету именно проводным способом. В зависимости от пакета предлагаемых услуг подключение ресивера к интернету может давать пользователю дополнительные возможности, например, открывать доступ к фильмотеке оператора спутникового телевидения. В этом случае помимо розетки F-типа рядом с ресивером необходимо предусмотреть интернет-розетку RJ45.

4. Телевидение IPTV (или телевидение по протоколу интернета)

Как правило, интернет-телевидение дороже, чем кабельное или эфирное телевидение, но оно имеет множество преимуществ и особенностей:

  1. Не требуется протяжка телевизионных проводов, достаточно интернет-кабеля (правда, при этом для его работы необходим доступ к интернету).
  2. Как правило, пользователю предлагается большее количество каналов.
  3. Реализовано управление эфиром, «перемотка» программ, возможности записи передач и остановки на паузу, ограничение доступа детей к определенным каналам.
  4. Высокое качество изображения при использовании современных телевизоров.
  5. IPTV можно просматривать не только с телевизора, но и с компьютера, планшета и других модульных устройств.

Для подключения IPTV в квартиру абонента заводится либо оптоволоконные кабели (технология GPON), либо витая пара.

Оптоволоконный кабель подключается к оптическому терминалу, обеспечивающему доступ к беспроводному интернету и передающему сигнал IPTV. В этом случае интернет-розетки для подключения такого варианта цифрового телевидения не нужны, однако модель телевизора должна строго удовлетворять всем требованиям интернет-провайдера.

Самым распространенным и недорогим вариантом IPTV является подключение через витую пару. Кабель с разъемом RJ45 можно подключить непосредственно к телевизору с функцией SMART TV, к специальной приставке IPTV, которая подключается к телевизору, или к Wi-Fi роутеру, если IPTV будет подключаться к телевизору беспроводным способом. Витая пара бывает нескольких категорий: 5, 5е и 6. Все детали подключения IPTV и рекомендации по выбору кабеля и другого оборудования необходимо уточнять у выбранного провайдера.

В серии Florence интернет-розетки представлены розетками RJ45 категории 5е. Это самая распространённая категория для современных квартир и коттеджей.

Интернет-розетки RJ45 категории 5е серии Florence

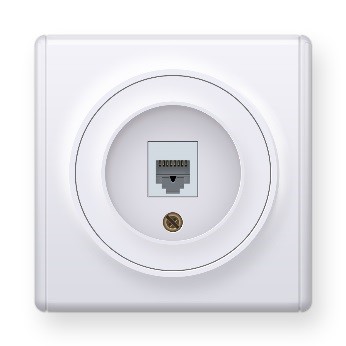

Интернет-розетка RJ45 Florence белого цвета

Рисунок 10.
Интернет-розетка RJ45 Florence
белого цвета

Интернет-розетка RJ45 Florence бежевого цвета

Рисунок 11.
Интернет-розетка RJ45 Florence
бежевого цвета

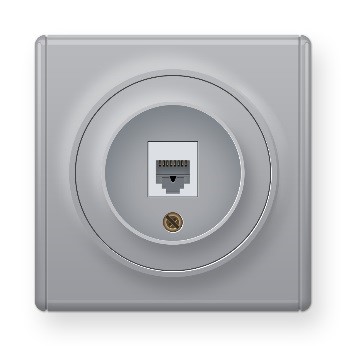

Интернет-розетка RJ45 Florence серого цвета

Рисунок 12.
Интернет-розетка RJ45 Florence
серого цвета

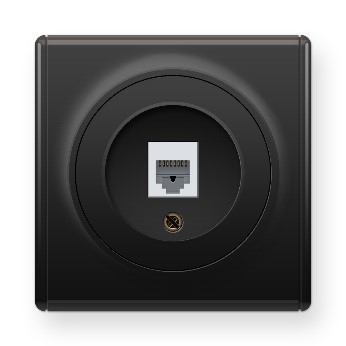

Интернет-розетка RJ45 Florence черного цвета

Рисунок 13.
Интернет-розетка RJ45 Florence
черного цвета



При проведении ремонта в квартире-новостройке, особенно в условиях, когда неизвестно, какая компания будет предоставлять услуги доступа к Интернету и телевидению, мы рекомендуем установить рядом с каждым телевизором отдельную интернет-розетку.

Итоговая комбинация электроустановочных изделий, рекомендуемая нами для установки в квартире-новостройке, включает три электрических розетки, одну ТВ-розетку F-типа и одну интернет-розетку серии Florence.

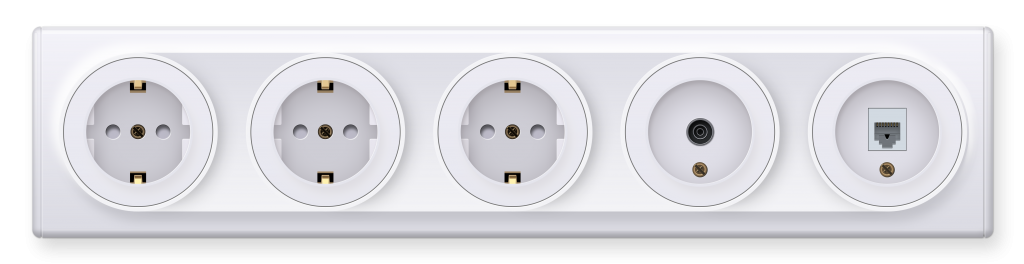

Три электрических розетки с заземлением, одна ТВ розетка и розетка RJ45 серии Florence в пятипостовой рамке

Рисунок 14. Три электрических розетки с заземлением, одна ТВ розетка и розетка RJ45 серии Florence в пятипостовой рамке



В завершение подсчитаем розничную стоимость данной комбинации электроустановочных изделий:

Описание

Кол-во, шт.

Розничная цена

Стоимость

Розетка с заземлением, винтовые контакты, арт. 1E10201300, цвет белый

3

144 руб.

432 руб.

Розетка антенная TV, арт. 1E21101300, цвет белый

1

192 руб.

192 руб.

Розетка компьютерная 1xRJ45 кат.5e, цвет белый

1

311 руб.

311 руб.

Рамка пятикратная, арт. 1E52501300, цвет белый

1

235 руб.

235 руб.

Итого:

1170 руб.



Такая же комбинация в сером или черном цвете стоит немного дороже - 1286 рублей с НДС. Стоимость данной комбинации мы уже считали в статье «Сколько розеток должно быть в квартире и сколько это стоит».

Основные выводы и рекомендации по выбору розеток для подключения телевизора:

  1. Планируя размещение розеток, необходимо определиться с количеством телевизоров в квартире и местами их установки.
  2. Если телевизор будет подключен к общедомовой антенне, то геометрия «звезда» предпочтительна по сравнению с другими вариантами подключения ТВ. Рядом с каждым телевизором необходимо предусмотреть помимо электрической розетки телевизионную розетку F-типа.
  3. Если неизвестно, какой тип телевидения будет подключаться в квартире после ремонта, то лучше провести к месту установки интернет-кабель (витая пара) и телевизионный кабель (коаксиальный кабель), а также установить рядом несколько электрических розеток.
  4. Самый минимальный вариант по количеству розеток, например, для кухонного телевизора, подключенного к общедомовой антенне и не имеющего выхода в интернет, — это одна электрическая розетка и одна ТВ-розетка F-типа. Если телевизор поддерживает функцию SMART TV, то необходимо предусмотреть интернет-розетку для подключения к телевизору проводного интернета.



Из эстетических соображений розетки лучше установить так, чтобы все соединения и провода были не на виду. Если телевизор будет подвешиваться на кронштейн, то высота установки розеток выбирается таким образом, чтобы сами розетки и все провода, идущие от розеток к телевизору, оказались за телевизором. Если кронштейн поворотный или поворотно-выдвижной, то необходимо это учесть при выборе длины проводов, которыми будет подключен телевизор к розетке или розеткам.

Грамотное спланированное размещение розеток в квартире позволит вам избежать большого количества телевизионных и интернет-проводов, которые затрудняют уборку, путаются под ногами и не помещаются в плинтусный кабель-канал.
